Widerstandsdraht ist ein kleines Bauteil mit großer Wirkung. Er steckt in Heizgeräten, Industrieöfen, Schneidedrähten, Laborgeräten und vielen technischen Systemen, die gezielt Wärme erzeugen müssen. Genau das macht dieses Thema so spannend. Ein unscheinbarer Draht kann Strom in kontrollierte Wärme verwandeln, sehr heiß werden und dabei formstabil und zuverlässig bleiben. Für viele Menschen klingt das erst einmal einfach. Doch hinter dieser Funktion stehen Materialkunde, Temperaturverhalten, Oxidationsschutz und die richtige Wahl des passenden Werkstoffs. Wer das versteht, kann viel besser einschätzen, warum nicht jeder Draht für jede Anwendung geeignet ist.
In diesem Artikel sehen wir uns genau an, was Widerstandsdraht ist, wie er funktioniert, aus welchen Legierungen er besteht und warum Begriffe wie NiCr oder FeCrAl in der Technik so wichtig sind. Außerdem geht es um Vorteile, typische Anwendungen, Auswahlkriterien und häufige Fehler. Der Text ist leicht verständlich geschrieben, aber inhaltlich tief genug, damit auch Leser mit echtem Interesse einen klaren Mehrwert erhalten. Viele hochwertige Widerstandslegierungen zeichnen sich durch hohen elektrischen Widerstand, hoheOxidationsbeständigkeit und Eignung für hohe Temperaturen aus. Genau diese Punkte entscheiden darüber, ob ein Draht im Alltag sicher und langlebig funktioniert.
Was ist Widerstandsdraht?

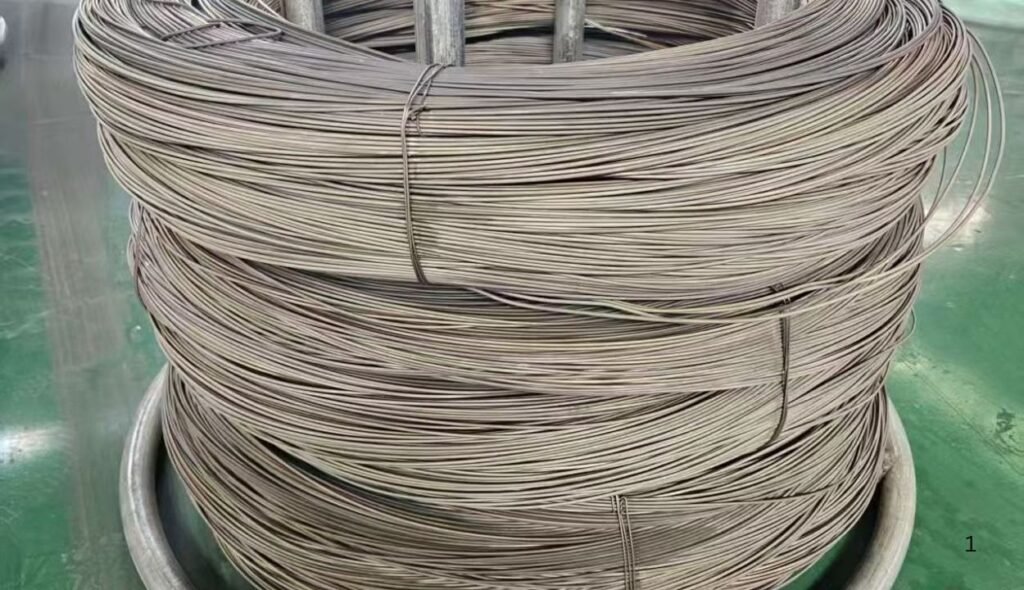

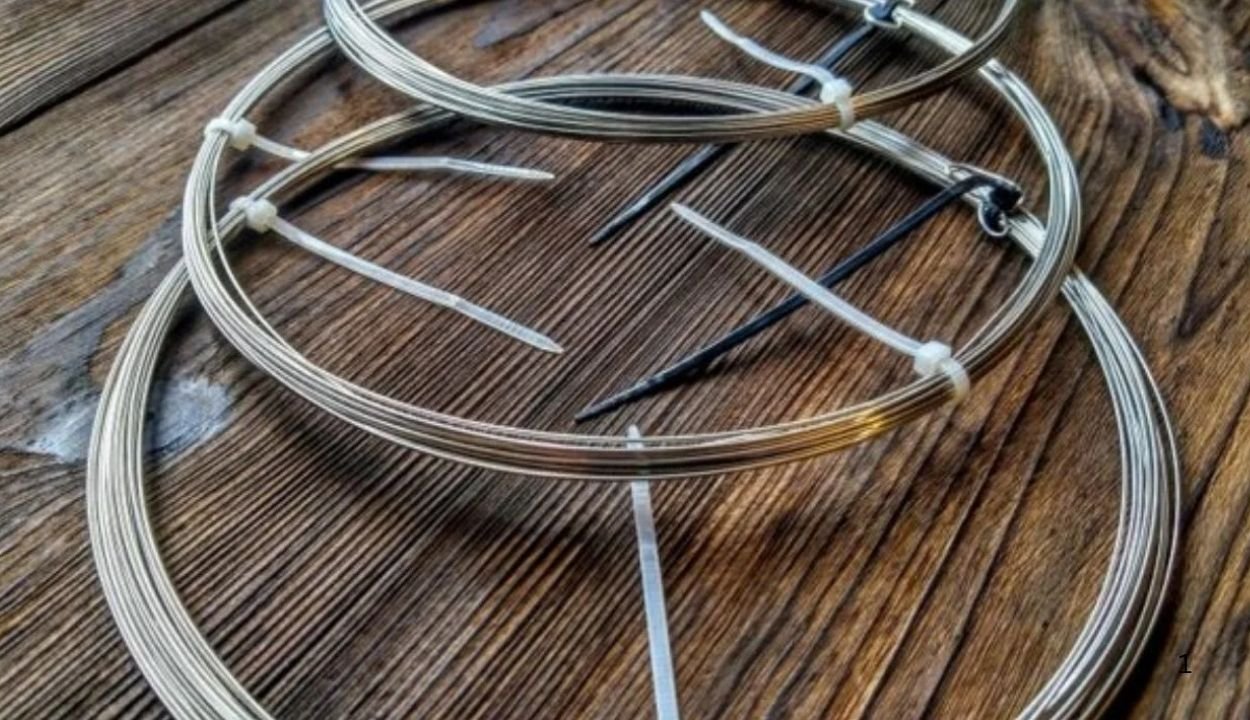

Widerstandsdraht ist ein spezieller Metalldraht, der so hergestellt wird, dass er einen vergleichsweise hohen elektrischen Widerstand aufweist. Fließt Strom durch ihn, entsteht Wärme. Dieses Prinzip ist als joule’sche Erwärmung bekannt und wird in unzähligen Geräten eingesetzt. Im Unterschied zu normalem Kupferdraht soll dieser Draht den Strom nicht nur leiten, sondern ihn bewusst in Wärme umwandeln. Dafür werden Materialien eingesetzt, die deutlich widerstandsreicher sind als klassische Leiter und zugleich hohe Temperaturen aushalten. Ein guter Heizdraht muss also mehr können als nur elektrisch funktionieren. Er muss auch mechanisch stabil bleiben, darf nicht zu schnell altern und soll unter Hitze möglichst lange und zuverlässig arbeiten.
Besonders wichtig ist dabei, dass der Draht seine Eigenschaften nicht sofort verliert, wenn er heiß wird. Hochwertige Legierungen bilden an der Oberfläche schützende Oxidschichten, die das Material vor weiteren Angriffen durch Luft und Temperatur schützen. Genau deshalb sind spezielle Legierungen wie Eisen-Chrom-Aluminium oder Nickel-Chrom so verbreitet. Sie verbinden elektrischen Widerstand mit Hitzeverträglichkeit und langer Lebensdauer. Bei technischen Heizelementen ist das entscheidend, weil die Bauteile oft über viele Stunden oder sogar dauerhaft arbeiten müssen. Ein gewöhnlicher Draht würde in solchen Bedingungen schnell versagen, oxidieren oder sich verformen.
Wie funktioniert Widerstandsdraht?
Die Grundidee ist leicht zu verstehen. Wenn elektrischer Strom durch ein Material fließt, das einen höheren Widerstand hat, wird ein Teil der elektrischen Energie in Wärme umgewandelt. Je nach Länge, Dicke, Werkstoff und angelegter Spannung entsteht mehr oder weniger Wärme. Genau dieses Zusammenspiel macht Widerstandsdraht so nützlich. Hersteller können sehr genau bestimmen, wie sich ein Draht in einer bestimmten Anwendung verhalten soll. Ein langer und dünner Draht verhält sich anders als ein kurzer und dickerer. Auch die Materialwahl beeinflusst die Temperaturgrenze, die Aufheizzeit und die Lebensdauer erheblich.

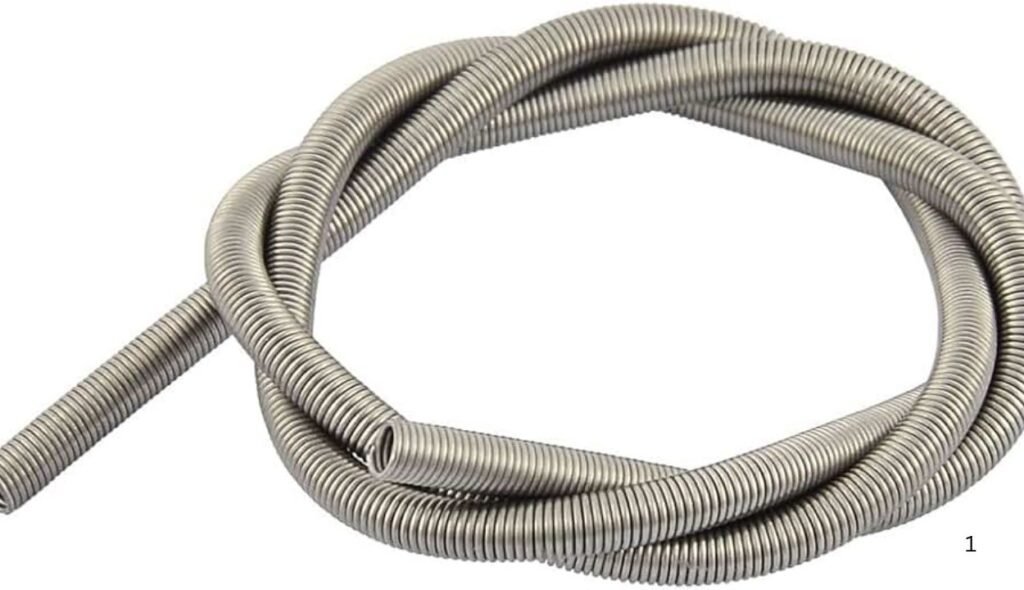

In der Praxis wird der Draht oft gewickelt, spiralförmig geformt oder in Keramik, Glasfaser oder andere hitzefeste Träger eingebettet. Das verbessert die Wärmeabgabe und schützt die Konstruktion. Bei Heizsystemen für Öfen, Heizkabel oder Infrarotstrahler ist das besonders wichtig. Manche Anwendungen verlangen schnelle Erwärmung, andere hingegen eine gleichmäßige Dauerwärme. Der Draht wird deshalb nie zufällig ausgewählt. Die gesamte Bauform ist Teil der Funktion. Selbst die Atmosphäre spielt eine Rolle, denn einige Legierungen sind in oxidierenden Umgebungen stärker, andere in besonderen Industrieatmosphären.
Welche Materialien werden verwendet?
Die wichtigsten Werkstoffgruppen für Widerstandsdraht sind Nickel-Chrom-Legierungen und Eisen-Chrom-Aluminium-Legierungen. Nickel-Chrom wird oft als NiCr abgekürzt. Diese Werkstoffe sind bekannt für hohen elektrischen Widerstand, hohe Formstabilität und hohe Oxidationsbeständigkeit. Je nach genauer Mischung können sie bei Temperaturen von etwa 1150 bis 1250 Grad Celsius, teilweise auch höher, eingesetzt werden. Beispiele aus technischen Datenblättern sind Nikrothal 60, Nikrothal 70 und Nikrothal 80. Diese Werkstoffe werden häufig dort eingesetzt, wo gute Verformbarkeit und eine bewährte Heizleistung gefragt sind.
Die zweite große Gruppe ist FeCrAl, also Eisen-Chrom-Aluminium. Diese Legierungen sind unter den Namen Kanthal A, Kanthal A1 oder Kanthal APM bekannt. Laut Herstellerangaben erreichen manche dieser Materialien Einsatztemperaturen von etwa 1400 bis 1425 Grad Celsius. Dazu kommen hohe elektrische Resistivität und sehr gute Oxidationsbeständigkeit. Das macht sie für Hochtemperaturöfen, Keramik, Glas, Stahl und Elektronik besonders interessant. In vielen technischen Anwendungen sind FeCrAl-Legierungen die erste Wahl, wenn sehr hohe Temperaturfestigkeit und lange Lebensdauer gefragt sind.
Warum sind diese Legierungen besser als normaler Draht?
Normale Metalle wie Kupfer sind hervorragende elektrische Leiter. Genau deshalb sind sie für Heizanwendungen oft ungeeignet. Sie haben einen sehr niedrigen Widerstand und würden Strom eher verlustarm transportieren als gezielt Wärme zu erzeugen. Ein guter Heizdraht muss genau das Gegenteil bewirken. Er soll elektrische Energie in Wärme umwandeln und dabei auch bei hohem Temperatureinsatz formstabil bleiben. Genau hier zeigen Speziallegierungen ihre Stärke. Sie weisen einen deutlich höheren Widerstand auf, sind für hohe Temperaturen ausgelegt und bilden oft Schutzschichten vor Oxidation. Diese Kombination findet man bei einfachem Alltagsdraht nicht.
Ein weiterer Vorteil ist die Lebensdauer. Bei hochwertigen FeCrAl-Legierungen sorgt eine widerstandsfähige Oxidschicht dafür, dass das Material an der Oberfläche geschützt bleibt. NiCr-Legierungen sind ebenfalls robust und oft gut verarbeitbar. Das ist wichtig, weil Heizdrähte nicht nur heiß werden, sondern häufig auch in Spiralen gebogen, gespannt oder in Bauteile eingebaut werden. Manche Werkstoffe punkten zusätzlich durch gute Schweißbarkeit oder hohe Formstabilität im längerfristigen Einsatz. In der Technik zählt eben nicht nur die Temperatur, sondern auch das Verhalten über viele Heizzyklen hinweg.
Typische Einsatzbereiche von Widerstandsdraht
Widerstandsdraht wird in vielen Alltagsgeräten und Industrieanwendungen eingesetzt. Ein klassisches Beispiel sind elektrische Heizelemente in Öfen, Toastern, Heizkabeln und Laborgeräten. Auch Heizmatten, Infrarotstrahler und bestimmte Schneidesysteme arbeiten nach diesem Prinzip. In Hochtemperaturöfen für Wärmebehandlung, Keramik, Glas oder Stahl kommen häufig leistungsstarke Legierungen zum Einsatz, die dauerhaft hohe Temperaturen aushalten. Gerade in der Industrie ist die Auswahl des richtigen Drahts entscheidend, weil davon Energieeffizienz, Wartungsaufwand und Produktionssicherheit abhängen.
Darüber hinaus gibt es Anwendungen außerhalb der reinen Heizung. Technische Widerstandsdrähte finden sich in Widerständen, Bremswiderständen, Rheostaten sowie in Spezialgeräten der Elektronik. In historischen Rheostaten wurde etwa Konstantan oder ein anderer Widerstandsdraht auf keramischen Trägern gewickelt, um einen veränderlichen elektrischen Widerstand bereitzustellen. Das zeigt, dass solche Drähte nicht nur Wärme liefern, sondern auch als präzise elektrische Funktionselemente dienen können. Ihr Nutzen ist also viel breiter als viele Menschen zunächst vermuten.
Welche Eigenschaften bei der Auswahl wichtig sind
Wer Widerstandsdraht auswählen will, sollte nicht nur auf den Preis achten. Entscheidend sind vor allem der spezifische Widerstand, die maximale Einsatztemperatur, die Oxidationsbeständigkeit, die Formstabilität und das Verhalten in der vorgesehenen Atmosphäre. Ein Draht für ein Heizkabel erfüllt andere Anforderungen als ein Draht für einen Industrieofen. Ebenso spielt die mechanische Belastung eine Rolle. Wird der Draht gespannt, gewickelt oder regelmäßig aufgeheizt und anschließend wieder abgekühlt, muss das Material stabil bleiben. Auch der Durchmesser ist wichtig, denn er beeinflusst zusammen mit der Länge den Gesamtwiderstand und damit die Wärmeleistung.
Ein weiterer Punkt ist die Umgebung. Einige NiCr-Legierungen zeigen gute Leistung, sind jedoch in schwefelhaltigen Atmosphären weniger geeignet. Bestimmte FeCrAl-Legierungen weisen eine sehr hohe Oxidationsbeständigkeit auf und sind ideal für hohe Temperaturen in der Luft. In besonderen Industrieumgebungen kann die Entscheidung daher stark vom jeweiligen Prozess abhängen. Dazu kommen Fragen der Bearbeitung. Manche Werkstoffe lassen sich besser formen oder schweißen. Andere bieten dafür mehr Hitzefestigkeit. Die beste Wahl ist also nie pauschal. Sie ergibt sich stets aus der Temperatur, der Einsatzdauer, der Bauform und den Umgebungsbedingungen.
Unterschied zwischen NiCr und FeCrAl
Bei der Frage nach dem besten Widerstandsdraht landen viele schnell bei NiCr oder FeCrAl. Beide Gruppen sind wichtig, aber sie haben unterschiedliche Stärken. NiCr-Legierungen sind sehr verbreitet, gut verarbeitbar und bieten hohe Resistivität sowie gute Oxidationsbeständigkeit. Je nach Sorte liegen die typischen oberen Einsatztemperaturen oft zwischen 1150 und 1250 Grad Celsius. Das reicht für viele praktische Anwendungen vollkommen aus. Zudem wird NiCr häufig wegen seiner guten Formstabilität und Verarbeitbarkeit geschätzt.Legierungen wie Kanthal A1 oder Kanthal APM gehen bei der Temperatur oft noch weiter.
Hersteller nennen hier Bereiche bis etwa 1400 oder 1425 Grad Celsius. Außerdem wird ihre sehr hohe Oxidationsbeständigkeit hervorgehoben. Für Hochtemperaturanwendungen ist das ein großer Vorteil. Dafür hängt die Entscheidung immer vom Gesamtprojekt ab. Wer extreme Temperaturgrenzen braucht, schaut eher Richtung FeCrAl. Wer andere Prozessbedingungen hat, kann mit NiCr sehr gut fahren. Es geht also nicht darum, welches Material allgemein besser ist, sondern darum, welches im praktischen Einsatz sinnvoller ist.
Häufige Fehler beim Umgang mit Widerstandsdraht
Ein typischer Fehler ist, einfach irgendeinen Draht als Heizdraht zu verwenden. Das kann gefährlich sein. Wenn Material, Länge oder Durchmesser nicht passen, wird der Draht entweder nicht heiß genug oder zu heiß. Im schlimmsten Fall überhitzt er, verformt sich oder versagt frühzeitig. Auch die Stromversorgung muss zur Auslegung passen. Hochwertige Heizdrähte sind technische Werkstoffe, keine improvisierten Alltagsdrähte. Schon kleine Abweichungen können das Ergebnis stark verändern. Darum arbeiten Profis mit klaren Materialdaten und berechnen Leistung, Temperatur und Belastung im Voraus.
Ein zweiter Fehler liegt in der falschen Einschätzung der Umgebung. Luft, Feuchtigkeit, besondere Gase oder chemische Bestandteile können die Lebensdauer stark beeinflussen. Hersteller weisen ausdrücklich darauf hin, dass manche Legierungen in bestimmten Atmosphären besser funktionieren als andere. Wer diesen Punkt übersieht, verliert oft an Haltbarkeit und Sicherheit. Auch die Montage ist wichtig. Wird der Draht falsch gespannt, schlecht isoliert oder mechanisch ungünstig eingebaut, leidet das gesamte System. Gute Ergebnisse entstehen deshalb immer aus dem Zusammenspiel von Werkstoff, Auslegung und sauberem Einbau.
Warum Widerstandsdraht in der modernen Technik so wichtig bleibt
Auch in einer Zeit mit moderner Sensorik, Elektronik und Automatisierung bleibt Widerstandsdraht unverzichtbar. Der Grund ist einfach. Das Prinzip ist direkt, effizient und technisch gut beherrschbar. Wo Wärme schnell, gezielt und zuverlässig erzeugt werden muss, ist dieser Draht oft die beste Lösung. Ob kleines Heizkabel oder großer Industrieofen, das Grundprinzip bleibt gleich. Moderne Werkstoffe haben die Möglichkeiten sogar erweitert. Heute gibt es Legierungen mit sehr hoher Temperaturgrenze, guter Oxidationsbeständigkeit und hoher Formstabilität, die selbst unter anspruchsvollen Bedingungen lange einsatzfähig bleiben.
Hinzu kommt, dass sich solche Materialien sehr gut an unterschiedliche Anwendungen anpassen lassen. Durch die Auswahl von Legierung, Drahtstärke, Länge und Bauform können Hersteller die Eigenschaften fein abstimmen. Genau das macht diese Technik so erfolgreich. Sie ist nicht nur alt und bewährt sich, sondern auch heute noch relevant. In vielen Branchen wäre präzise elektrische Wärme ohne diese Werkstoffe kaum denkbar. Das zeigt, wie stark ein scheinbar einfacher Draht die moderne Technik im Hintergrund mitträgt.
Fazit
Widerstandsdraht ist viel mehr als nur ein Draht, der heiß wird. Er ist ein gezielt entwickelter Werkstoff für kontrollierte Wärme, elektrische Präzision und hohe Belastbarkeit. Seine Leistung hängt von Material, Aufbau, Temperaturgrenze und Einsatzumgebung ab. Besonders wichtig sind heute Nickel-Chrom- und Eisen-Chrom-Aluminium-Legierungen, weil sie hohen elektrischen Widerstand, hohe Oxidationsbeständigkeit und hohe Hitzefestigkeit vereinen. Al-Werkstoffe erreichen laut Herstellerangaben Einsatztemperaturen von etwa 1400 bis 1425 Grad Celsius, während viele NiCr-Legierungen bis etwa 1150 bis 1250 Grad Celsius verwendet werden.
Wer das Thema wirklich verstehen will, sollte also nicht nur fragen, ob ein Draht Strom leitet. Die bessere Frage lautet, wie er Wärme erzeugt, wie lange er unter Hitze stabil bleibt und welche Legierung für den jeweiligen Zweck passt. Genau dort zeigt sich die Qualität. Ein gut gewählter Widerstandsdraht macht die Technik sicherer, effizienter und langlebiger. Deshalb bleibt er in Haushaltsgeräten, Laboren und Industrieanlagen ein zentrales Bauteil, auch wenn man ihn im Alltag kaum sieht.
FAQ zu Widerstandsdraht
Was ist Widerstandsdraht einfach erklärt?
Widerstandsdraht ist ein spezieller Metalldraht mit einem höheren elektrischen Widerstand. Wenn Strom durch ihn fließt, entsteht Wärme. Deshalb wird er in Heizelementen, Heizkabeln und technischen Geräten eingesetzt.
Aus welchem Material besteht Widerstandsdraht?
Häufige Materialien sind Nickel-Chrom-Legierungen und Eisen-Chrom-Aluminium-Legierungen. Diese Werkstoffe bieten hohen Widerstand, hohe Oxidationsbeständigkeit und Eignung für hohe Temperaturen.
Wo wird Widerstandsdraht verwendet?
Er kommt in Toastern, Heizkabeln, Heizelementen, Industrieöfen, Infrarotstrahlern, Heizmatten und elektrischen Widerständen zum Einsatz.
Was ist der Unterschied zwischen NiCr und FeCrAl?
NiCr ist oft sehr gut verarbeitbar und eignet sich für viele Heizanwendungen. FeCrAl bietet häufig noch höhere Einsatztemperaturen und eine sehr gute Oxidationsbeständigkeit, insbesondere bei Hochtemperaturanwendungen.
Warum nimmt man nicht einfach Kupferdraht?
Kupfer leitet Strom sehr gut und weist einen niedrigen Widerstand auf. Für Heizzwecke ist das meist ungeeignet, weil gezielte Wärmeerzeugung Materialien mit höherem Widerstand und besserer Hitzefestigkeit erfordert.
